Узлы монтажа сэндвич-панелей
Собрали основные узлы монтажа сэндвич-панелей в схемах: что к чему крепится, какие доборные элементы и саморезы нужны и где чаще всего ошибаются на объекте. Схемы упрощённые — для понимания последовательности и состава узла, а не рабочий проект.
Все доборные элементы и крепёж из этих узлов есть у нас на складе в Челябинске: гнём элементы из того же металла, что и панели, поэтому они совпадают по цвету.

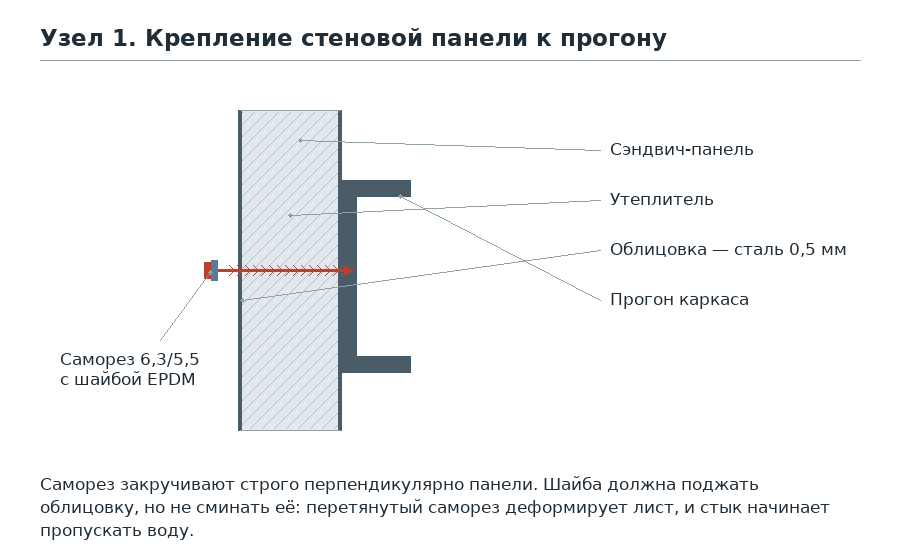

Узел 1. Крепление панели к прогону
Панель держится не на замке, а на крепеже: саморез проходит через обе облицовки и вкручивается в прогон каркаса. Длину самореза считают как толщина панели плюс толщина прогона плюс 5–10 мм, поэтому для панели 100 мм берут крепёж 135 мм, а для 200 мм — 240 мм.
Нужно: саморезы для сэндвич-панелей с шайбой EPDM.
Частая ошибка: саморез затянут «до упора». Шайба сминается, облицовка проседает, и в этом месте начинает подтекать.

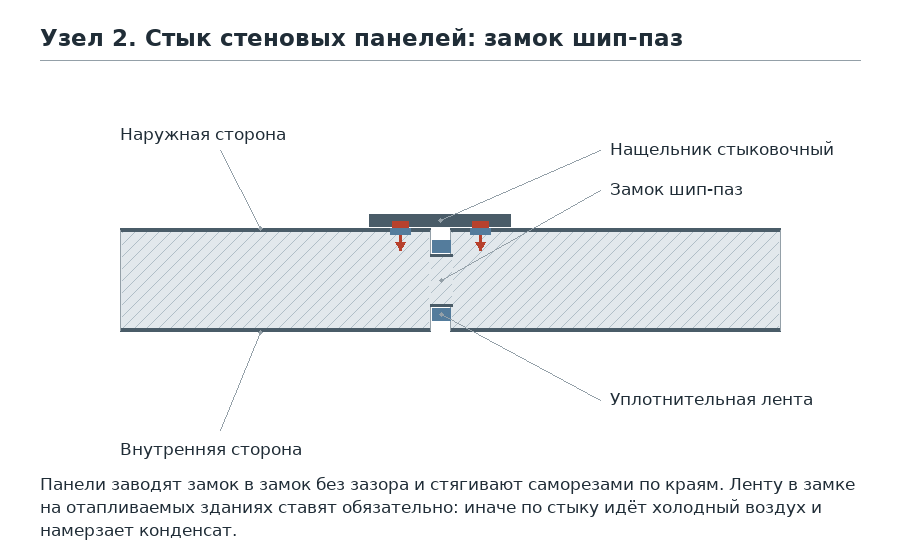

Узел 2. Стык панелей: замок шип-паз
Панели соединяются замком: шип одной входит в паз другой. Замок заводят без зазора, панели подтягивают друг к другу и только потом крепят. Снаружи стык закрывают стыковочным нащельником, внутри — при необходимости таким же плоским элементом.
Нужно: стыковочные нащельники и уплотнительная лента в замок.
Частая ошибка: замок не догнали до конца. Остаётся щель 2–3 мм, через неё идёт холод, а на отапливаемом объекте в стыке намерзает конденсат.

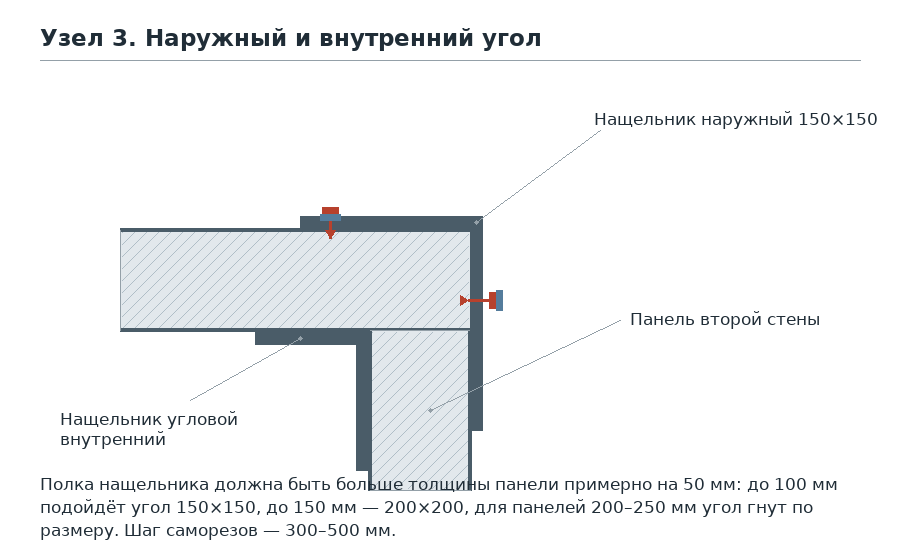

Узел 3. Наружный и внутренний угол
На углу торцы панелей остаются открытыми, их закрывают угловым нащельником: снаружи — крупным, внутри — поменьше. Полка нащельника должна быть больше толщины панели примерно на 50 мм: до 100 мм подходит угол 150×150, до 150 мм — 200×200, для 200–250 мм гнём по размеру.
Нужно: угловые нащельники, саморезы с окрашенной головкой в цвет элемента.
Частая ошибка: взяли угол в притык по толщине. Нащельник не закрывает срез, утеплитель на торце мокнет и угол промерзает.

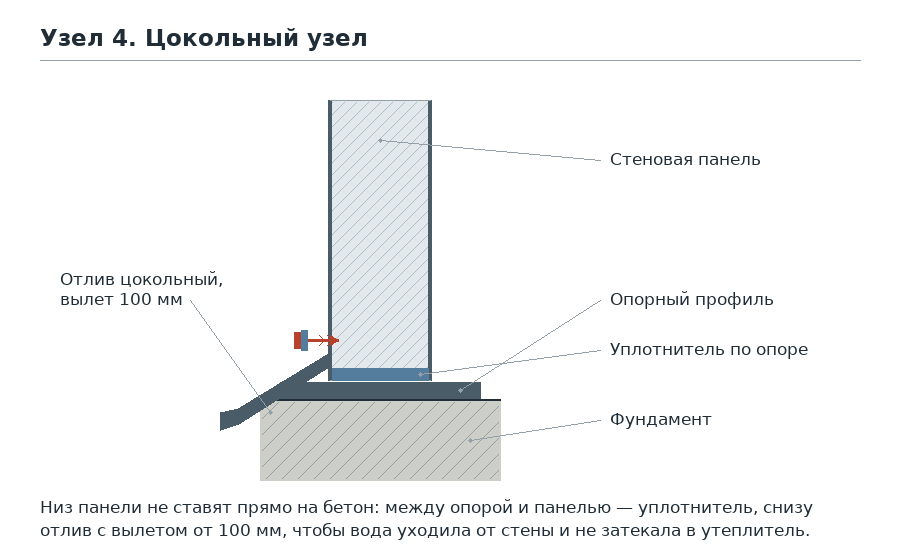

Узел 4. Цокольный узел
Низ стены — самое мокрое место. Панель ставят не на бетон, а на опорный профиль через уплотнитель, а снаружи подшивают цокольный отлив с вылетом от 100 мм, чтобы вода уходила от стены.
Нужно: цокольные отливы, уплотнитель по опоре, опорный профиль.
Частая ошибка: панель опёрли прямо на фундамент без отлива. Вода затекает в торец, утеплитель по низу набирает влагу, облицовка ржавеет изнутри.

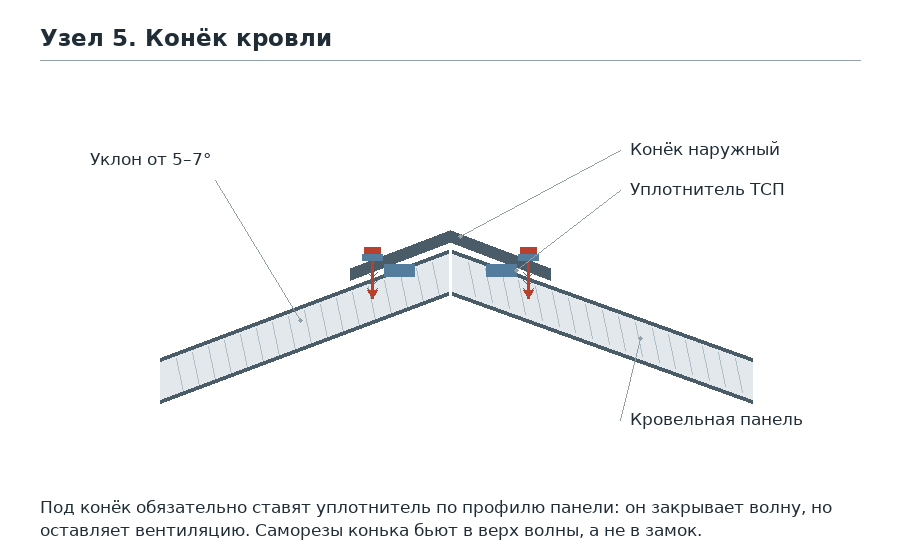

Узел 5. Конёк кровли
Кровельные панели сходятся на коньке с уклоном от 5–7°. Сверху ставят наружный конёк, под него по каждому скату — уплотнитель ТСП по профилю панели: он закрывает волну от снега и воды, но оставляет вентиляционный зазор.
Нужно: коньки и кровельные планки, уплотнитель ТСП, саморезы от 185 мм.
Частая ошибка: конёк прикрутили без уплотнителя. Под него задувает снег, тот тает и течёт по стыку внутрь здания.

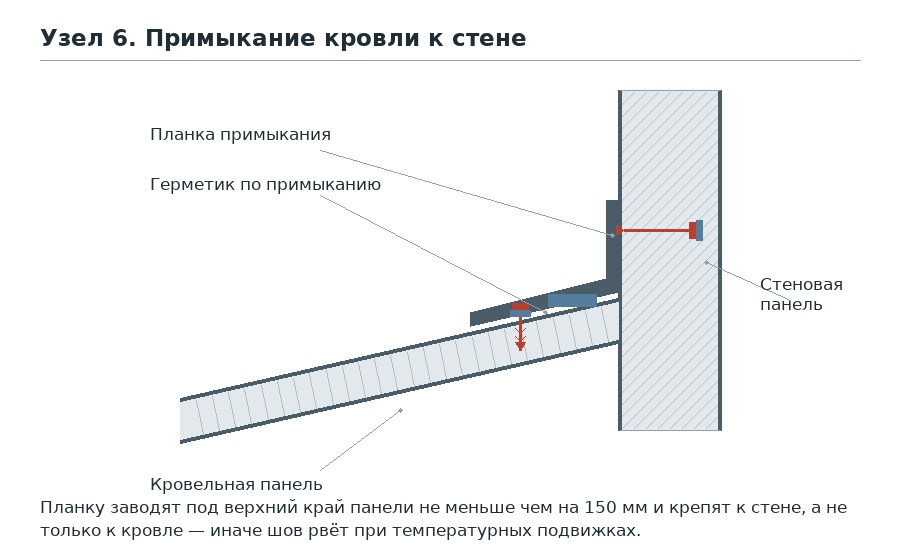

Узел 6. Примыкание кровли к стене
Кровельная панель подходит к стене, и стык закрывают планкой примыкания: её заводят под верхний край кровли не меньше чем на 150 мм и крепят к стене, а по линии примыкания проходят герметиком.
Нужно: планки примыкания, герметик, саморезы.
Частая ошибка: планку прикрутили только к кровле. Кровля и стена «дышат» по-разному, шов рвёт за первый же сезон.

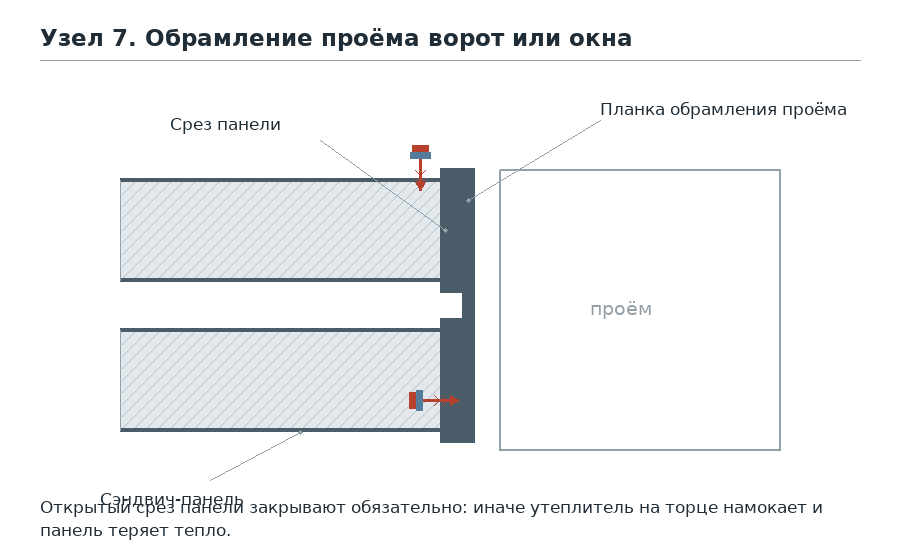

Узел 7. Обрамление проёма ворот или окна
В проёме панель разрезают, и утеплитель оказывается открытым. Срез закрывают планкой обрамления по всему периметру проёма — она защищает торец и даёт ровную рамку под ворота или окно.
Нужно: планки обрамления проёмов, при нестандартной форме — элемент по эскизу.
Частая ошибка: срез оставили открытым «до отделки». За зиму утеплитель в торце намокает, и панель по проёму теряет тепло.
Порядок работ на объекте
- Проверяем каркас: шаг прогонов, геометрию, отклонения по вертикали и горизонтали. По кривому каркасу панель не сядет ровно, и замки не сойдутся.
- Ставим опорный профиль и цокольный отлив по низу стены.
- Выставляем первую панель по уровню — от неё зависит вся стена. Проверяем каждые 3–4 панели.
- Заводим замки, стягиваем панели, крепим саморезами на каждой опоре.
- Ставим доборные элементы: углы, нащельники, планки обрамления, коньки и примыкания.
- Герметизируем стыки и снимаем защитную плёнку.
Что нужно для монтажа
- Сэндвич-панели — стеновые от 2 023 ₽/м², кровельные от 2 245 ₽/м², режем в размер до 16 м;
- Доборные элементы — нащельники, углы, отливы, коньки и планки, от 135 ₽ за погонный метр;
- Саморезы для сэндвич-панелей — 9 длин от 75 до 315 мм, от 9 ₽/шт;
- Уплотнители и ленты — в замок, под конёк и по опоре;
- Монтаж сэндвич-панелей — от 400 ₽/м² своей бригадой, выезд замерщика бесплатно.
- Калькулятор сэндвич-панелей — посчитает панели, доборные элементы и крепёж по размерам здания.
Частые вопросы
Какой шаг крепления панелей?
Панель крепят на каждой опоре: стеновую — 2–3 саморезами, кровельную — 4–6 в каждом прогоне. Шаг самих прогонов зависит от толщины панели и нагрузки, обычно 1,5–3 м. Точную схему даём по проекту или после замера.
Чем резать сэндвич-панель на объекте?
Лучше заказать панели в размер — режем от 0,5 до 16 м. Если резать нужно на месте, берут электролобзик или ножовку с мелким зубом. Болгаркой резать нельзя: металл перегревается, полимерное покрытие выгорает и кромка начинает ржаветь.
Когда снимать защитную плёнку?
Сразу после монтажа узла, максимум через 2–3 недели. На солнце плёнка приваривается к покрытию, и потом её снимают только с остатками клея и повреждением краски.
Можно ли монтировать панели зимой?
Да, монтаж ведут и при минусовой температуре. Меняются материалы герметизации: нужны морозостойкий герметик и уплотнительные ленты, а панели не оставляют лежать в снегу.
Сколько стоит монтаж сэндвич-панелей?
Стеновые — от 400 ₽/м², кровельные — от 490 ₽/м², цена зависит от толщины панели. В неё входят установка и крепление панелей, герметизация стыков и монтаж доборных элементов. Подробности — на странице услуги «Монтаж сэндвич-панелей».
